【岩手県】工場　土間床沈下修正工事

お客様からの相談、課題

操業を止めずに短期間で工場、倉庫、店舗等の床の傾き、たわみ、段差を修正できるアップコン工法。

今回は、岩手県の某工場の施工をご紹介させていただきます。
当工場では、地盤沈下の影響により床が下がり、材料や荷物がまっすぐ積みあがらず、
フォークリフトのツメが入らない等、業務に支障が生じていました。

施工面積約2000㎡と広い敷地でしたが、16日間で修正を完了しました。

施工手順

1. 資機材準備・施工前測量

   資機材一式を搭載したトラックを所定の位置に駐車し、使用機材の準備をします。
   現況の床の高さを把握するため、レーザー墨出し器で測量を行います。
   注入ガンの準備を行い、注入ホース(延長約80ｍ)を施工箇所まで敷設します。

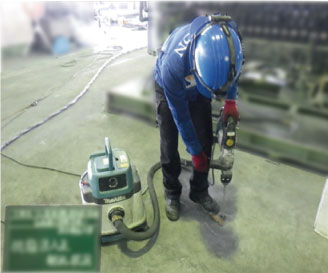

2. ウレタン注入孔の削孔

   注入位置をマーキング後、16㎜（１円玉より小さい穴）のドリルで１ｍ間隔で削孔します。
   地盤内に注入されたウレタンの影響範囲は半径1～1.5ｍのため、アップコンでは漏れなく充填されるように樹脂の注入間隔を原則1ｍおきに設定しています。
   削孔時は集塵機を使用し、粉塵が飛散しないように吸引しながら削孔します。

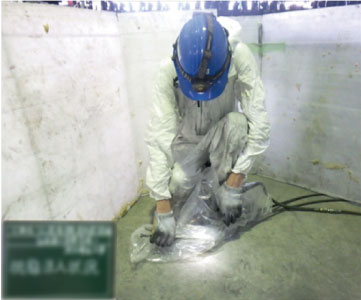

3. ウレタン注入

   レーザー墨出し器で高さを確認しながらウレタン注入作業を行います。
   ウレタン注入後はＣＣＤカメラを使用して充填確認を行います。

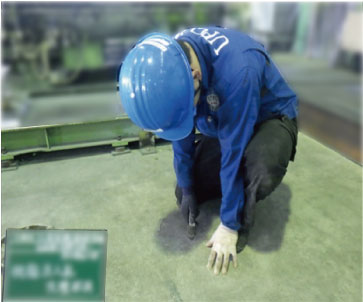

4. 穴埋、清掃・片付け

   無収縮モルタルにより注入孔の穴埋めを行います。
   施工場所の清掃を行い、注入等で出た廃材、ホースを車輌に積み込み作業完了です。
