【山形県】精密板金加工工場　土間床下空隙・空洞充填工事・振動対策工事

お客様からの相談、課題

山形県にある精密板金加工会社様の施工事例をご紹介します。
2017年にも空隙・空洞充填の施工をさせていただいたリピーター様です。

今回は工場内に新しく機械を設置するための振動対策として、
土間床下の空隙・空洞充填・地盤の緩み充填のご依頼をいただきました。

施工手順

1. 測量

   資機材一式を搭載したトラックを所定の位置に駐車し、使用機材の準備をします。
   現況の床の高さを把握するため、オートレベルで測量を行います。
   注入ガンの準備を行い、注入ホース(延長約80ｍ)を施工箇所まで敷設します。

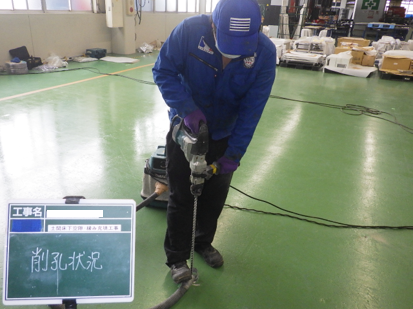

2. ウレタン注入孔の削孔

   注入位置をマーキング後、16㎜（１円玉より小さい穴）のドリルで１ｍ間隔で削孔します。
   地盤内に注入されたウレタンの影響範囲は半径1～1.5ｍのため、アップコンでは漏れなく充填されるように樹脂の注入間隔を原則1ｍおきに設定しています。
   削孔時は集塵機を使用し、粉塵が飛散しないように吸引しながら削孔します。

3. ウレタン注入

   レーザー墨出し器で高さを確認しながらウレタン注入作業を行います。
   ウレタン注入後はＣＣＤカメラを使用して充填確認を行います。

4. 穴埋、清掃・片付け

   無収縮モルタルにより注入孔の穴埋めを行います。
   施工場所の清掃を行い、注入等で出た廃材、ホースを車輌に積み込み作業完了です。
