【京都府】ベタ基礎住宅 沈下修正工事

お客様からの相談、課題

地盤沈下により沈んだ住宅の施工事例です。
沈下により扉の枠が歪み隙間が発生していました。
最大沈下量46㎜のベタ基礎住宅を2.5日間で修正しました。

施工手順

1. 施工プラント車配置

   作業車を所定の位置に駐車し、使用機材の準備。（機器の暖気運転、取付等）
   施工を開始する前に、室内の養生を行います。

2. 施工前測量・注入孔削孔

   現況の高さを把握するため、レーザー墨出し器で測量を行います。
   注入ガンの準備を行い、ウレタン樹脂注入用ホース（延長約80m）を施工箇所まで敷設します。
   注入位置をマーキング後、φ16mmのドリルで1m間隔で削孔します。

3. ウレタン樹脂注入

   床上でレーザー墨出し器で高さを確認しながら、床下でウレタン樹脂注入作業を行います。
   施工範囲の低い箇所から順次、基礎コンクリートに注入し、
   注入箇所だけでなく周辺部（影響が予想される範囲）の高さも常に確認しながら慎重に注入作業を行います。

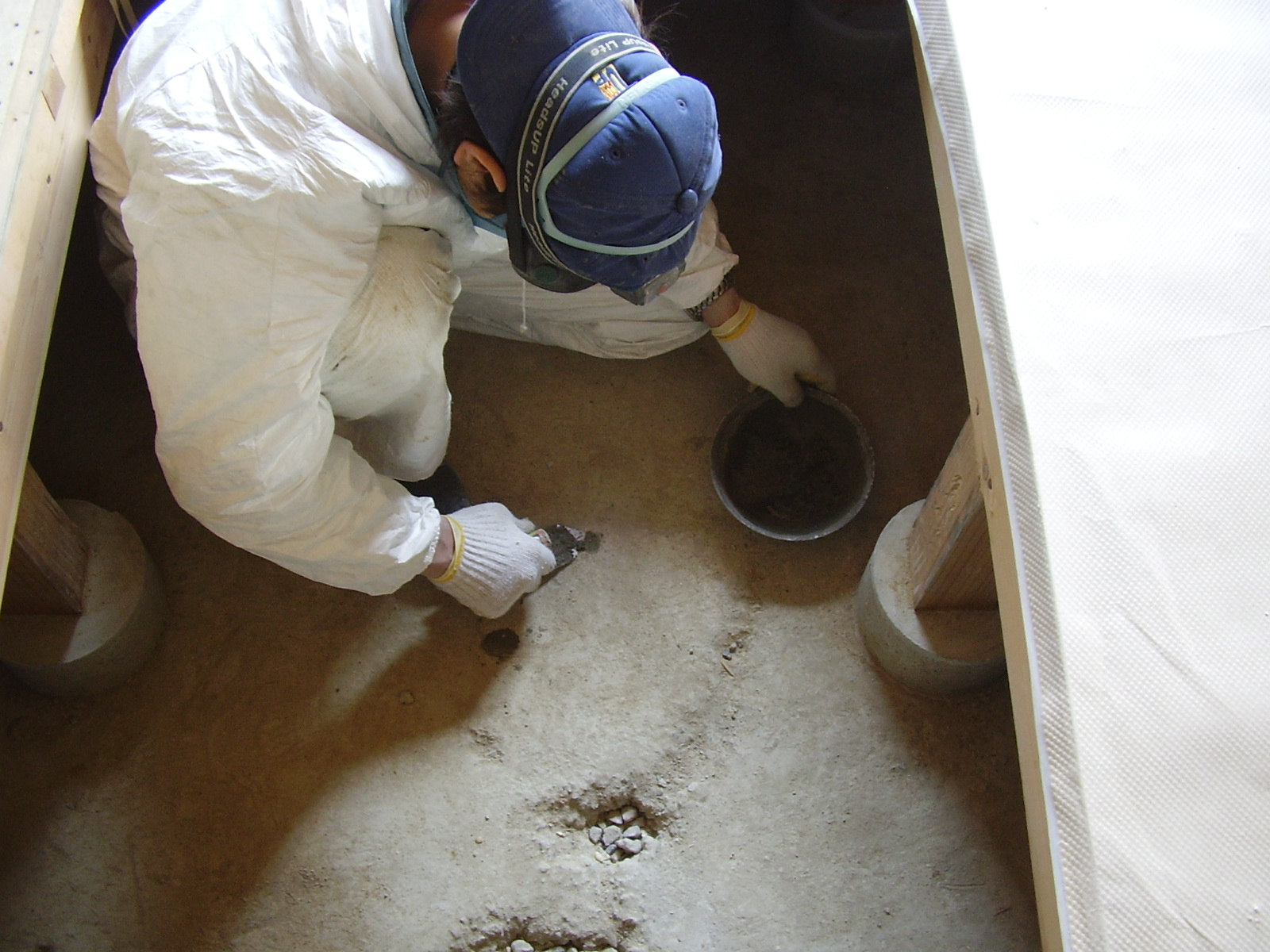

4. 穴埋、清掃・片付け

   無収縮モルタルにより、注入孔の穴埋めを行います。施工場所の清掃を行い、注入等で出た廃材、
   ホースを車輌に積み込み作業完了です。
